ТКА-ВД/01 спектрофотоколориметр (390...760 нм)

ТКА-ВД/01 спектрофотоколориметр

Назначение

Прибор предназначен для измерения координат цветности и расчета коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом или яркости удаленных протяженных светящихся поверхностей и киноэкрана.

Прибор состоит из одного 01-оптоэлектронного блока (входной объектив ø21 с просветленной линзой) и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только самосветящихся накладным способом и киноэкранов в режиме яркости. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

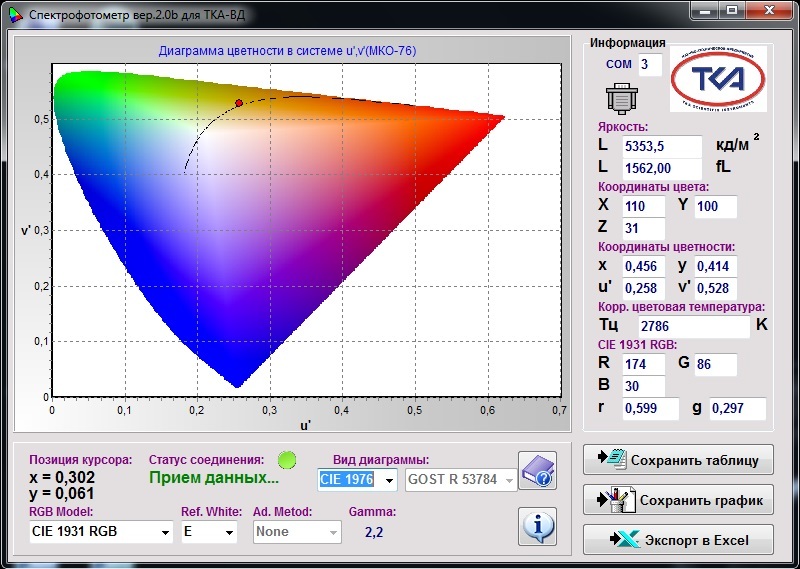

В приборе реализована уникальная возможность расчета значений коррелированной цветовой температуры в режиме реального времени и измерение точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

Основные преимущества

• Компактность и удобство в эксплуатации
• Вывод информации на встроенный ЖКИ
• Прямых отечественных аналогов нет
• Определения значений в режиме реального времени

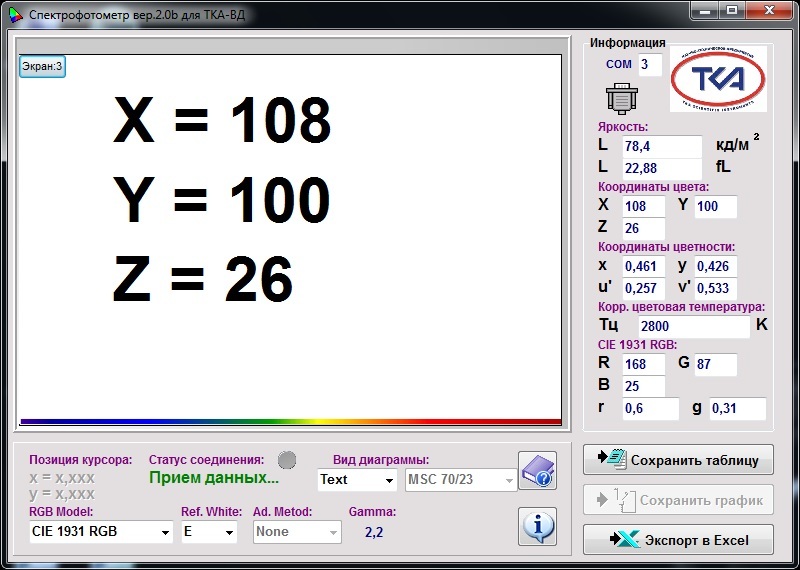

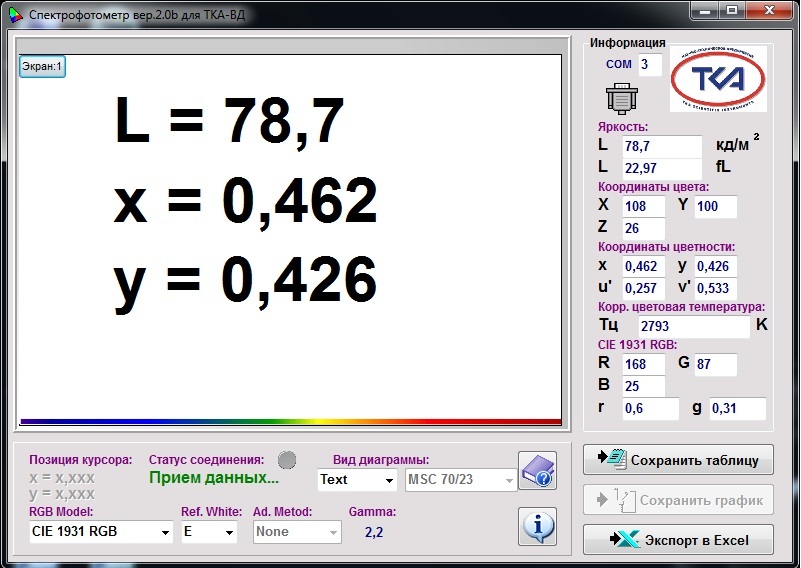

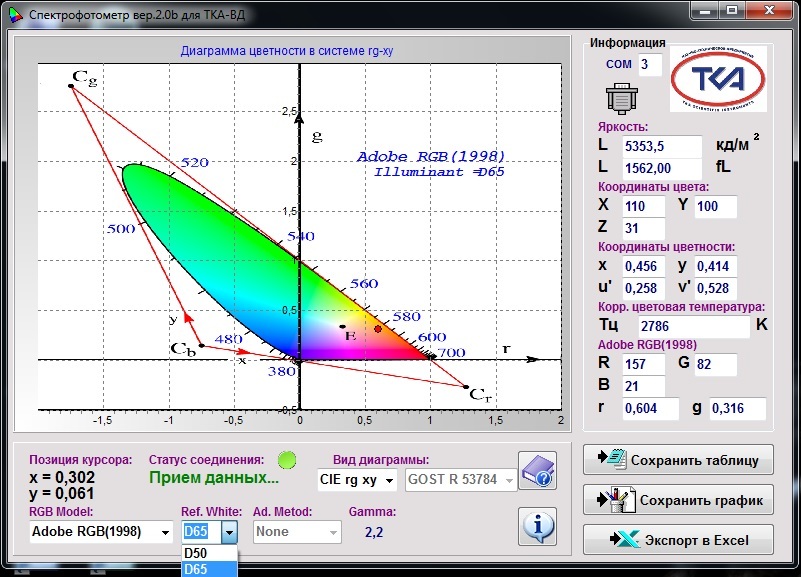

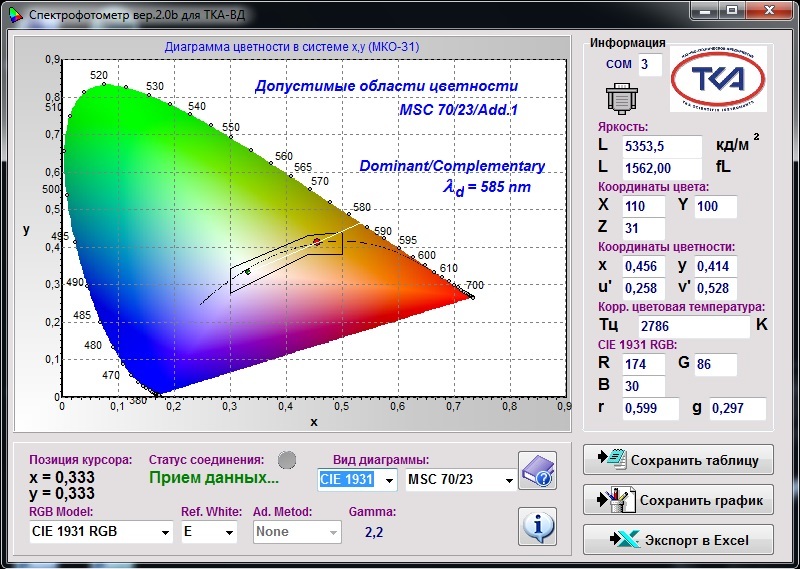

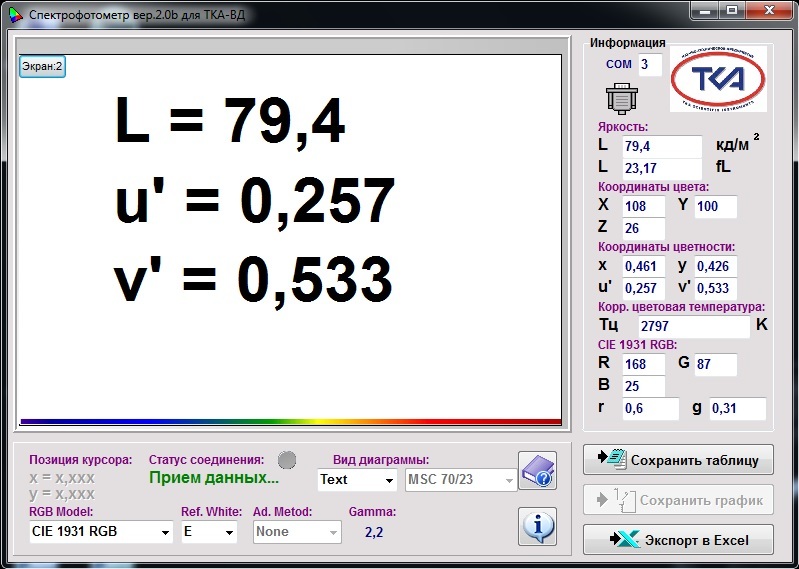

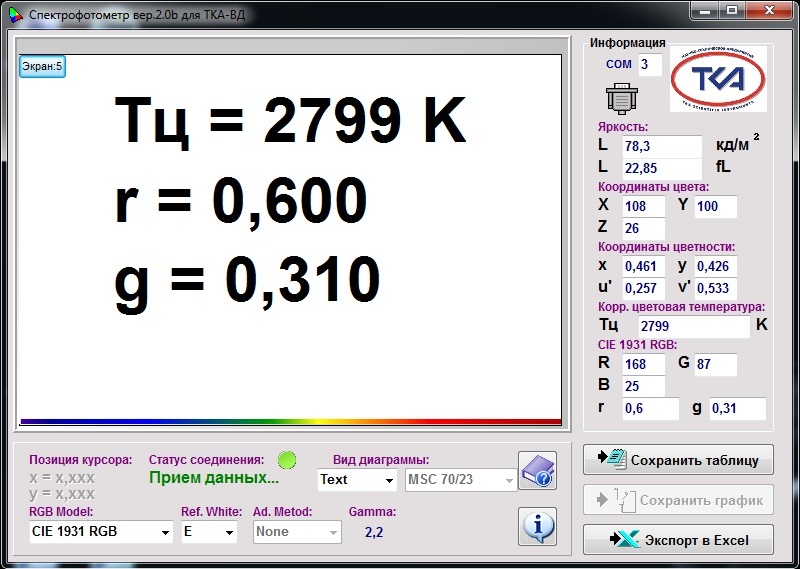

• Собственная программа для связи с ПК
• Малое энергопотребление
• Простота и удобство в эксплуатации
• На оптоэлектронном блоке расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и расчета цветовой температуры источников света с хорошей точностью подойдет наш прибор Спектроколориметр ”ТКА-ВД”. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров и калибровка мониторов и дисплееев. Данный Спектроколориметр ”ТКА-ВД”, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ”ТКА-ВД”, стоимость которого включает в себя поверку, пригодится для самых разных условий исследования, от бытовых до научных.

Технические характеристики

• Тип   Прямой метод измерения
• Приёмник (для справки)    Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
• Оптический диапазон (для справки) 390÷760 нм
• Количество точек опроса (для справки) 61
• Поле зрения (для блока 01) (для справки)  2º
• Диапазоны показаний коррелированной цветовой температуры  1600 ÷ 16 000 К
• Диапазоны измерения координат цветности
  • x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834
  • u’ = 0,007 ÷ 0,623; v’ = 0,005 ÷ 0,595
• Пределы рабочей яркости (тепловых ИС) 10 ÷ 20 000 кд/м²
• Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y
  – источников со сплошным спектром  ±0,005
  – других источников    ±0,02

• Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры (не более)  5,0 %

• Габаритные размеры прибора, мм (не более) (без штатива):

  • Дисплей (для справки)    двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
  • Резьбовой разъём для крепления на штативе    1/4″
  • Блок индикации и питания 165х85х35 мм
  • Оптоэлектронный блок (не более)  240х70х70 мм
• Масса прибора, кг (не более) 1,5 кг
• Для питания приборов используется NiMH аккумуляторная батарея – типоразмер батареи «Крона»    8,4 В

Комплектация

• Спектроколориметр “ТКА-ВД”/01 с одним 01 блоком
• NiMH аккумуляторная батарея (8,4 В, типоразмер «Крона», 6F22)
• Адаптер для зарядки аккумуляторной батареи
• Кабель связи с ПК (USB Am-Bm)
• Носитель информации с программным обеспечением
• Руководство по эксплуатации
• Паспорт
• Сумка для прибора
• Транспортная тара
