ТКА-ВД спектрофотоколориметр (390...760 нм)

ТКА-ВД спектрофотоколориметр

Назначение

Прибор предназначен для измерения координат цветности и расчета коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом или яркости удаленных протяженных светящихся поверхностей и киноэкрана.

Конструктивно “ТКА-ВД” состоит из трёх функциональных блоков:

– 01 “Яркость” (сменный оптоэлектронный блок с кабелем, входной объектив ø21 с просветленной линзой),
– 02 “Освещённость” (сменный оптоэлектронный блок с кабелем, входное окно с цилиндрической косинусной насадкой люксметра ø17),
– блок обработки сигнала с 15-контактным разъемом для подключения сменного оптоэлектронного блока, с клавиатурой и двухстрочным символьным дисплеем с подсветкой.

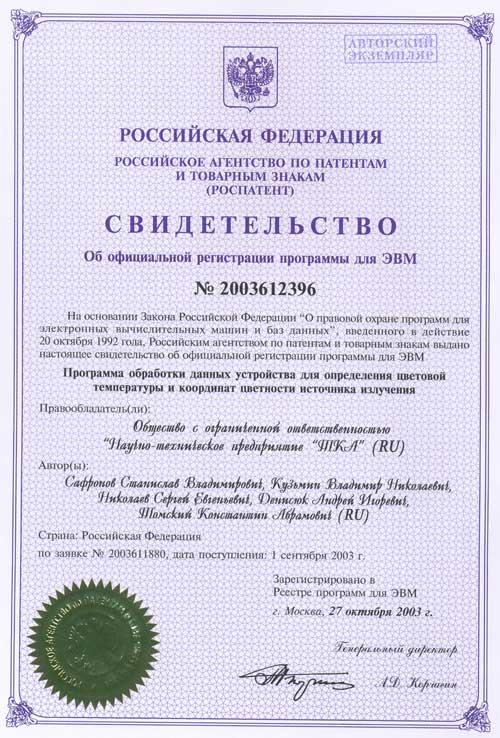

В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и измерение точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

Основные преимущества

• Компактность и удобство в эксплуатации
• Вывод информации на встроенный ЖКИ
• Прямых отечественных аналогов нет
• Определения значений в режиме реального времени
• Собственная программа для связи с ПК
• Малое энергопотребление
• Простота и удобство в эксплуатации
• На оптоэлектронном блоке расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и расчета цветовой температуры источников света с высокой точностью подойдет наш спектроколориметр ”ТКА-ВД”. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров или калибровке мониторов. Данный спектроколориметр ”ТКА-ВД”, цена которого достаточно невысока для прибора такого класса, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ.

Технические характеристики

• Тип   Прямой метод измерения
• Приёмник (для справки)    Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
• Оптический диапазон (для справки) 390÷760 нм
• Поле зрения (для блока 01) (для справки)  2º
• Диапазоны показаний коррелированной цветовой температуры  1600 ÷ 16 000 К
• Диапазоны измерения координат цветности
  • x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834
  • u’ = 0,007 ÷ 0,623; v’ = 0,005 ÷ 0,595
• Пределы рабочей освещённости (тепловых ИС)    10 ÷ 20 000 лк
• Пределы рабочей яркости (тепловых ИС) 10 ÷ 20 000 кд/м²
• Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y
  – источников со сплошным спектром  ±0,005
  – других источников    ±0,02

• Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры (не более)  5,0 %

• Габаритные размеры прибора, мм (не более) (без штатива):

  • Дисплей (для справки)    двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
  • Резьбовой разъём для крепления на штативе    1/4″
  • Блок индикации и питания 165х85х35 мм
  • Оптоэлектронный блок (не более)  240х70х70 мм
• Масса прибора, кг (не более) 2,5 кг
• Для питания приборов используется NiMH аккумуляторная батарея – типоразмер батареи «Крона»    8,4 В
